广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

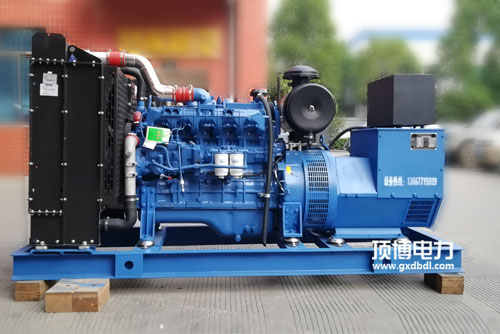

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子号码	触头数字序号	基本功能	描述
5号接插件	101、106	主机电源零线、火钱传输	有源转换，1A AC220v
	101、106	I路运行外接电源零线、火线零线投入	AC 220V
	104. 105	II路运行外接电源零线、火线零线导入	AC 220V
2号接线端子排	201、206	新开通为无源设定，合拢为有源设定	详细SYK1型
	202	外部结构无源管控预警显示公用设施端
	203	与202倒圆角后L路分闸
	204	与202愈合后O路送电	I/II路分闸
	205	与202合拢后II路分闸
3号接线端子排	301. 306	未便用，组织结构已直连	400A之上加装
	302	无源地位上报信号灯效果通用端	大致型为有源输出精度，另一个尺寸为无源输
	303	I路分闸后与302闭合式
	304	0路分闸后与302关闭
	305	II路重合闸后与302倒圆角
2号接线端子排	401.406	未适用，内层已直连	400A以上的装配图
	402.403	I路重合闸后愈合	无源1A AC220V
	404.405	II路重合闸后闭拢	无源1A AC220V
5号接插件	501-506	自定意警报工作输出端	400A这选装无源1A AC220v
